斯大機械 > STAR走心機 >

STAR走心機

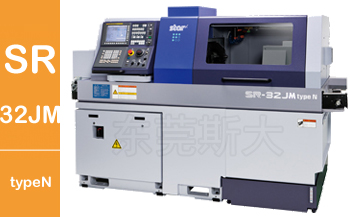

日本斯大STAR數控走心機床SR-32JMtypeN

加工最大直徑

Diameter φ32mm
加工最大長度 Length 80mm
加  工  能  力
C   軸  功  能 C Axis 主軸 + 副主軸

    一、斯大走心機SR-32JMtypeN采用傾斜型燕尾槽導軌構造,這樣切削點近接處X、Y軸構成放射狀,機械剛性提高,還由于滾珠絲桿中心所通過的Y軸導軌是平行的直線與切削點構成近接(右圖a1),減少切削抵抗力矩的負重,使X軸、Z軸方向的刀架臺剛性提高,由于這個斯大自豪的具有專利的刀架臺構造,實行了刀具壽命延長和長時間連續加工時的穩定精度。

    二、斯大走心機SR-32JMtypeN采用高剛性的“主軸筒滑動導向面構造”無導套結構,在滑動導向面上支持切削力,實現主軸臺的高剛性化.
    三、斯大走心機SR-32JMtypeN力求縮短剩余材料,由于加工位置接近材料夾持位置,所剩尾料可控制在有導套尾料長度1/3,極大地推動了材料成本的降低;同時采用滾珠絲桿全軸的集中加油及密封帶型主軸臺的高耐久性導向設計,實現了維護成本的降低。
    四、斯大走心機SR-32JMtypeN橫向鉆孔5軸單元下方2軸,采用模塊化設計,可根據工件需要自由安裝可交換式工具,實現工藝的靈活性,同時正背面套筒座及背面專用單元,也可根據用戶需要選擇最合適的套筒座及刀具單元軸數量。

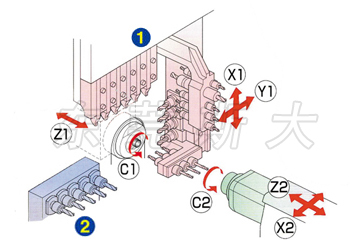

刀架臺運動圖



刀架臺結構種類

刀具參數

橫向鉆孔單元5

車刀(□16mm)
正面固定工具
背面固定工具
回轉工具ER11

回轉工具ER16/
可交換式工具

6把
4把/5把
4把/5把
3把

2把
2pos

5軸套筒
刃物臺
4軸套筒
刃物臺

橫向鉆孔單元6

車刀(□16mm)
正面固定工具
背面固定工具
回轉工具ER11

6把
4把/5把
4把/5把
6把

5軸套筒
刃物臺
4軸套筒
刃物臺

無橫向鉆孔單元

車刀(□16mm)
正面固定工具
背面固定工具

6把
4把/5把
4把/5把

5軸套筒
刃物臺
4軸套筒
刃物臺

背面4軸單元
刃物臺

背面加工工具
固定工具
回轉工具

4把
4把
4把

背面5軸單元(中間限固定刀具)
刃物臺
背面加工工具
固定工具
回轉工具
5把
5把
4把






項 目 SR-32JMtypeN
橫向鉆孔單元5軸型 橫向鉆孔單元6軸型 無橫向鉆孔單元
最  大  加  工  直  徑 φ32mm
主 軸 箱 最 大 行 程 材料徑 × 2.5 (max.80mm)
車  刀  把  數 6把(□16mm)
套 筒 座 刀   具   把   數 (4軸規格)正面加工固定刀具4把 / 背面加工固定刀具4把
(5軸規格)正面加工固定刀具5把 / 背面加工固定刀具5把
最  大  鉆  孔  能  力 φ13mm
最 大 切 削 攻 絲 能 力 M12XP1.75
動  力  刀  具 刀  具  把  數 橫向旋轉刀具:3把
可交換式工具:2pos
橫向旋轉刀具:6把
最  大  鉆 孔  能  力 φ8mm φ7mm
最大切 削 攻 絲 能 力 M6XP1.0
最  大  轉  速 max.5,000min-1 max.6,000min-1
電     機 1.5kw
速 進 給 速 度 24m/min(X1,Y1,Z1,X2,Z2)
主 軸 分 度 C軸控制
主 軸 轉 速 max.7,000min-1
主 軸 電 機 5.5kw(連續) / 7.5kw(30分/60%ED)
切  削  油  箱  容  量 174L
機 械 尺 寸(長 X 寬 X 高) 2,731 X  1,275X  1,705mm
機 械 重 量 3,100kg
電 器 設 備 功 率 6.6KVA
A 特 性 噪 音 水 準 max.71dB


項目 SR-32JMtypeN
背面4軸單元 背面5軸單元
最   大   夾   持   直   徑 φ32mm
最  大  接  取  制  品  長 125mm
最  大  制  品  突  出  長 45mm
背  面  專  用  單  元 刀  具  把  數 4把 5把
可  交  換  式  動  力  刀  具 4pos 4pos
最  大  鉆  孔
能            力
固  定  刀  具 φ13mm
動  力  刀  具 φ6mm
最  大  攻  絲
能            力
固  定  刀  具 M10XP1.5
動  力  刀  具 M5XP0.8
動  力  刀  具  轉  速 max.6,000min-1
動  力  刀  具  電  機 0.75kw
副  主  軸  分  度 C軸控制
副  主  軸 轉  速 max.7,000min-1
副  主  軸  電  機 2.2kw(連續) / 3.7kw(15分/60%ED)
